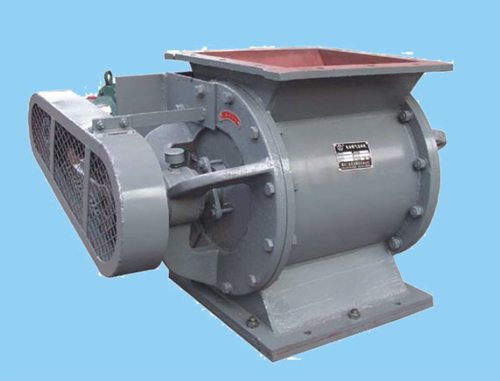

GY型剛性葉輪式給料機
GY型剛性葉輪式給料機
GY型剛性葉輪式給料機用于將上部料倉中的干燥粉狀物料或小顆粒物料連續、均勻地喂送到下一設備中。該機廣泛用于水泥、建材、化工、冶金及輕工業等部門地物料輸送系統，作為給料設備之用。
GY型剛性葉輪式給料機是一種定量給料設備。該機配用YTC系列齒輪減速電動機或XWD系列擺線針輪減速機。它通過彈性圓柱銷聯軸器或鏈輪傳動，帶動主軸和葉輪旋轉，葉輪上裝有若干個葉輪片，其上裝有橡膠密封片，用壓板壓緊，密封片緊貼外殼內壁。當電動機旋轉時，主軸、葉輪同時旋轉，物料從上部料倉通過進料口進入葉輪槽內，旋轉地葉輪把物料帶到出料口喂送出去，達到均勻給料目的。
GY型剛性葉輪式給料機由外殼、葉輪、端蓋、襯套等零部件組成。結構緊湊，造型美觀。
GY型剛性葉輪式給料機主要技術規格
|
規格型號
|
生產能力（m3/h）
|
葉輪轉速（r/min）
|
進出料口尺寸長*寬
|
傳動方式
|
齒輪減速電動機
|
給料檄主霞
外形尺寸
長*寬*高
|
給料機本機重量
|
||
|
型號
|
功率
|
轉速（r/min）
|
|||||||
|
GY -φ200*200
|
4
|
20
|
200*200
|
鏈輪
|
YTC561
|
1.5
|
31
|
570*300*300
|
67
|
|
7
|
31
|
聯軸器
|
|||||||
|
GY -φ200*300
|
6
|
20
|
200*300
|
鏈輪
|
YTC561
|
1.5
|
31
|
670*300*300
|
77
|
|
10
|
31
|
聯軸器
|
|||||||
|
GY -φ200*200
|
15
|
20
|
300*300
|
鏈輪
|
YTC561
|
1.5
|
31
|
760*400*450
|
155
|
|
23
|
31
|
聯軸器
|
|||||||
|
GY –φ300*300
|
20
|
20
|
300*400
|
鏈輪
|
YTC562
|
2.2
|
31
|
860*400*450
|
174
|
|
31
|
31
|
聯軸器
|
|||||||
|
GY -φ200*200
|
35
|
20
|
400*400
|
鏈輪
|
YTC751
|
4.0
|
31
|
925*520*600
|
231
|
|
53
|
31
|
聯軸器4.0
|
|||||||
|
GY –φ400*400
|
43
|
20
|
400*500
|
鏈輪
|
YTC751
|
4.0
|
31
|
1025*520*600
|
268
|
|
67
|
31
|
聯軸器
|
|||||||
|
GY –φ500*500
|
68
|
20
|
500*500
|
鏈輪
|
YTC752
|
5.5
|
31
|
1075*640*760
|
550
|
