渣（灰）倉（ZC型）
THZ(Q)型渣（灰）倉
THZ(Q)型渣（灰）倉主要適用于火電站除灰系統作干渣（灰）的貯存及中轉之用。它與庫頂及庫底卸料設備等組成一套完整的渣（灰）外運處理系統。
THZ(Q)型渣（灰）倉主要由倉體、支架、庫頂平臺、庫底運行層平臺、倉壁振打裝置、
◆ 庫頂配套設置DMC脈沖袋式除塵器、508壓力真空釋放閥。
◆ 庫底配套設備：
濕渣（灰）路 插板門、 電動給料機、雙軸攪拌機等。
干渣（灰）路 插板門、 電動給料機、干灰散裝機等。

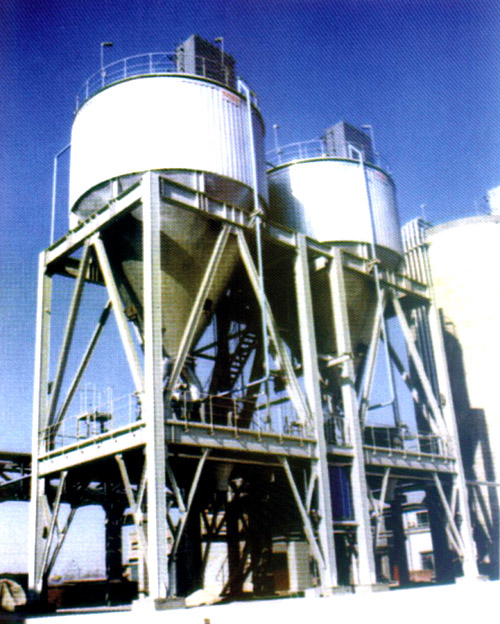

◆ 此產品一般采用雙倉布置形式，亦可采用單倉布置。
◆ 系統內設備運行可靠，運行控制就地控制室內進行，操作方便，并設有運控監測。
◆ 石灰石粉庫庫底輸總形式可由用戶選擇。
主要技術參數及外型連接尺寸表
|
型號
項目
|
THT～504
|
THT～6
|
THT～7.6
|
THT～10
|
THT～12
|
|
|
規格ΦD(mm)
|
Φ5000
|
Φ6000
|
Φ8000
|
Φ10000
|
Φ12000
|
|
|
總面積（m3/倉）
|
98
|
160
|
350
|
650
|
780
|
|
|
適用介質
|
干渣、粉煤灰、石灰石粉等
|
|||||
|
倉壁振打裝置
|
倉壁振動器型號
|
CZ1000
|
CZ1000
|
CZ1000
|
CZ1000
|
CZ1000
|
|
數量（只/倉）
|
2
|
2
|
2
|
3
|
3
|
|
|
電源
|
220V,50Hz
|
|||||
|
功率（Kw/只）
|
0.22
|
|||||
|
空氣泡
|
灰倉、粉倉一般可考慮增加空氣炮破拱及錐體部氣化裝置
|
|||||
|
型號：k-11,V100L,氣壓：0.4～0.8Mpa,數量：2～4只/倉
|
||||||
|
倉頂起吊裝置
|
電動葫蘆型號：CD1-I,起吊重量：1t，數量：1臺/倉
|
|||||
|
倉頂粒位指示器
|
視用戶要求可選配雷達射頻式、音叉式、重錘式等粒位計
|
|||||
|
倉頂配套設備
|
視用戶進料方式選定
|
|||||
|
庫底卸料設備
|
視用戶卸料方式選定
|
|||||
|
設備外形連接尺寸mm
|
A
|
8770
|
9705
|
11750
|
13600
|
15445
|
|
H1
|
5000
|
5000
|
5000
|
5000
|
5500
|
|
|
H2
|
2250
|
2250
|
2820
|
2820
|
2820
|
|
|
H3
|
10598
|
11463
|
13227
|
15400
|
17485
|
|
|
H4
|
4400
|
4800
|
5005
|
7100
|
6350
|
|
|
H5
|
1200
|
1200
|
1200
|
1200
|
1200
|
|
|
H6
|
3600
|
4000
|
4205
|
5700
|
5100
|
|
|
B
|
4619
|
5553
|
7400
|
9248
|
11095
|
|
|
C*D
|
825*2500*1545
|
826*2500*1800
|
875*2095
|
875*2095
|
875*2095
|
|
|
h
|
25
|
25
|
28
|
30
|
40
|
|
|
a1
|
220
|
270
|
360
|
230
|
250
|
|
|
a2
|
450
|
470
|
560
|
620
|
650
|
|
|
a3
|
500
|
550
|
650
|
720
|
800
|
|
|
n～φ
|
8～Φ27
|
8～Φ30
|
8～Φ30
|
12～Φ34
|
12～Φ42
|
|
|
設備總重（t/套）
|
68
|
98
|
130
|
210
|
255
|
|
|
基礎荷重（t/支墩）
|
60
|
95
|
195
|
350
|
425
|
|
